Bei diesem HomeMatic Schaltaktor HM-LC-Sw1-PI-DN-R1 trat ein zunächst ungewöhnliches Fehlerbild auf. Der Aktor verlor ungefähr einmal täglich die Verbindung zur HomeMatic-Zentrale und war anschließend nicht mehr erreichbar.
Nach einem Trennen vom Stromnetz und erneutem Einschalten (Netzreset) funktionierte der Aktor zunächst wieder einwandfrei. Nach einiger Zeit trat der Fehler jedoch erneut auf.
Die Reparatur war schließlich durch den Austausch der drei Elektrolytkondensatoren C3, C7 und C10 erfolgreich.
Fehlerbild
Der HM-LC-Sw1-PI-DN-R1 funktionierte nach dem Einschalten zunächst völlig normal. Nach ungefähr einem Tag verlor der Schaltaktor jedoch die Verbindung zur HomeMatic-Zentrale und war anschließend nicht mehr erreichbar.
Ein Netzreset brachte den Aktor wieder zum Laufen. Dieses Verhalten wiederholte sich jedoch regelmäßig.
Reparatur – Austausch von C3, C7 und C10

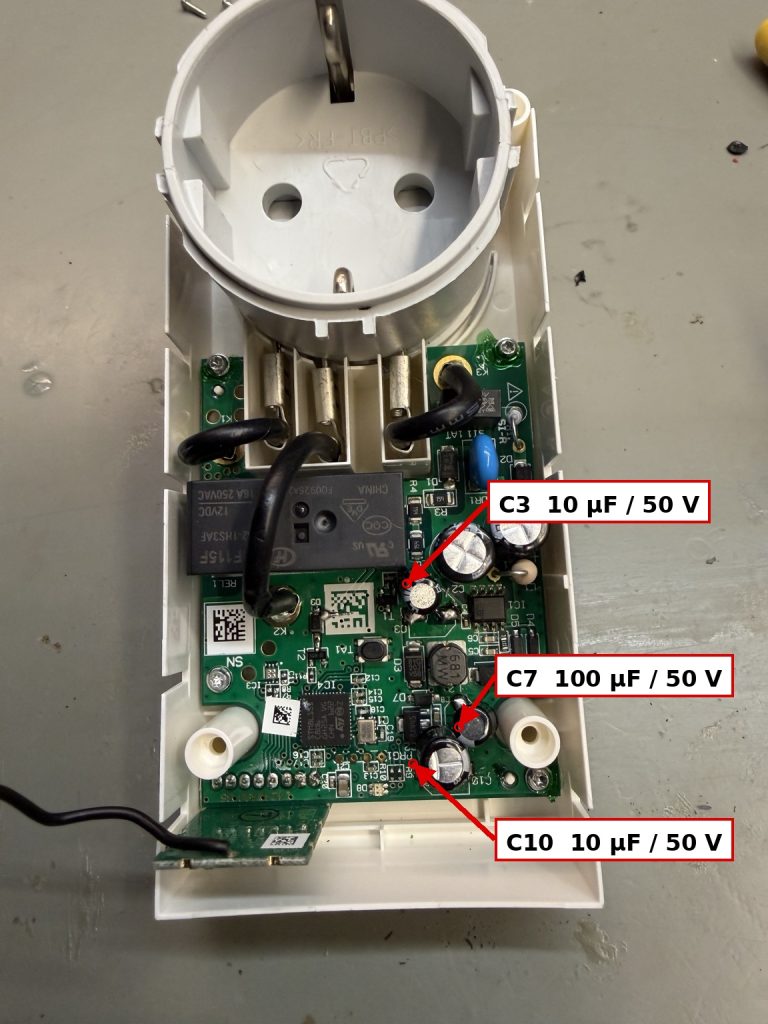

Da ein Netzreset den Aktor immer nur vorübergehend wieder zum Laufen brachte, wurden die Elektrolytkondensatoren auf der Platine überprüft. Schließlich habe ich die drei Kondensatoren C3, C7 und C10 ausgetauscht.
Die Kapazitätswerte wurden dabei beibehalten. Ich habe jedoch Kondensatoren mit einer höheren Spannungsfestigkeit von 50 V eingesetzt.
C3: 10 µF / 16 V → 10 µF / 50 V
C7: 100 µF / 16 V → 100 µF / 50 V
C10: 10 µF / 16 V → 10 µF / 50 V
Ergebnis nach der Reparatur
Nach dem Austausch der drei Kondensatoren C3, C7 und C10 funktioniert der HomeMatic HM-LC-Sw1-PI-DN-R1 wieder zuverlässig. Der Aktor bleibt mit der HomeMatic-Zentrale verbunden und der zuvor regelmäßig notwendige Netzreset ist nicht mehr erforderlich.
Bei diesem Fehlerbild kann sich daher eine Überprüfung beziehungsweise ein Austausch dieser drei Kondensatoren lohnen.
Wichtiger Sicherheitshinweis
⚠️ Achtung: In diesem Gerät liegt 230-V-Netzspannung an.
Arbeiten am geöffneten Gerät dürfen nur von Personen durchgeführt werden, die über die erforderlichen elektrotechnischen Kenntnisse verfügen. Vor Arbeiten am Gerät muss es vollständig vom Stromnetz getrennt sein.
